IP防护等级测试（Ingress Protection Testing）是依据国际标准（如IEC 60529）或国家标准（如GB/T 4208）对电气设备外壳或产品整体防止固体异物和液体侵入的能力进行验证和分级的一种标准化测试。

IP防护等级代码的含义

IP代码由字母“IP”后跟两个数字组成：

1. 第一位数字：防固体异物等级 (范围：0-6)

• 表示防止人体部位（如手、手指）或外部固体异物（如灰尘、工具、导线）进入设备内部并提供危险防护的程度。

• 等级越高，防护能力越强（0表示无防护，6表示完全防尘）。

2. 第二位数字：防水等级 (范围：0-9K)

• 表示防止不同形式、不同压力或不同时间的水侵入设备内部而造成有害影响的程度。

• 等级越高，防水能力越强（0表示无防护，9K表示能承受高压高温水射流的冲击）。

• 注意：防水等级不是线性累积的。例如，IPX7（浸水）的设备不一定能通过IPX5（喷水）或IPX6（强烈喷水）测试，反之亦然。

IP防护等级测试的目的

1. 验证产品设计： 检验产品外壳的结构设计、密封材料（如密封圈、胶水）和制造工艺是否达到了宣称的防护等级要求。

2. 确保安全性和可靠性： 防止因灰尘、水汽、液体侵入导致设备内部短路、腐蚀、电气故障甚至起火、触电等危险，保障用户安全和设备长期可靠运行。

3. 符合法规和标准要求： 满足目标市场（如欧盟CE认证、中国CCC认证等）或特定行业（如户外设备、医疗设备、工业自动化）的强制性或推荐性标准要求。

4. 市场竞争力： 提供客观的防护能力证明，增强消费者信心，提升产品在市场上的竞争力（例如，手机的IP67/IP68等级是重要卖点）。

5. 指导用户正确使用： 明确的IP等级告知用户产品适用的环境条件（如能否在雨天户外使用、能否冲洗）。

6.


常见的IP防护等级测试项目（举例）

• 防尘测试 (第一位数字)：

• IP1X/IP2X: 防止手指或类似物体接触带电部件或危险运动部件。

• IP3X: 防止直径≥2.5mm的固体异物（如工具、导线）进入。

• IP4X: 防止直径≥1.0mm的固体异物进入。

• IP5X: 防尘 - 不能完全防止灰尘进入，但进入的灰尘量不足以影响设备的正常运行。

• IP6X: 尘密 - 完全防止灰尘进入。

• 防水测试 (第二位数字)：

• IPX1/IPX2: 防止垂直或倾斜（≤15°）滴落的水滴。

• IPX3: 防止与垂直方向成≤60°角的喷淋水。

• IPX4: 防止任何方向的溅水。

• IPX5: 防止任何方向的低压喷水（喷嘴内径6.3mm，水流量12.5L/min，距离2.5-3m，时间≥3min）。

• IPX6: 防止任何方向的强烈喷水（喷嘴内径12.5mm，水流量100L/min，距离2.5-3m，时间≥3min）。

• IPX7: 防止短时间浸水（设备浸入水下1m深处，持续30分钟）。

• IPX8: 防止持续浸水（制造商和用户协商确定，通常比IPX7更严苛，例如更深的水压、更长时间）。

• IPX9K: 防止高温/高压水喷射（水温80°C，水压8-10MPa，特定角度和距离喷射，时间≥30秒/位置）。

如何进行IP防护等级测试

1. 确认目标等级： 根据产品的预期用途、使用环境和相关标准要求，确定需要达到的IP等级（如IP54, IP67, IP68）。

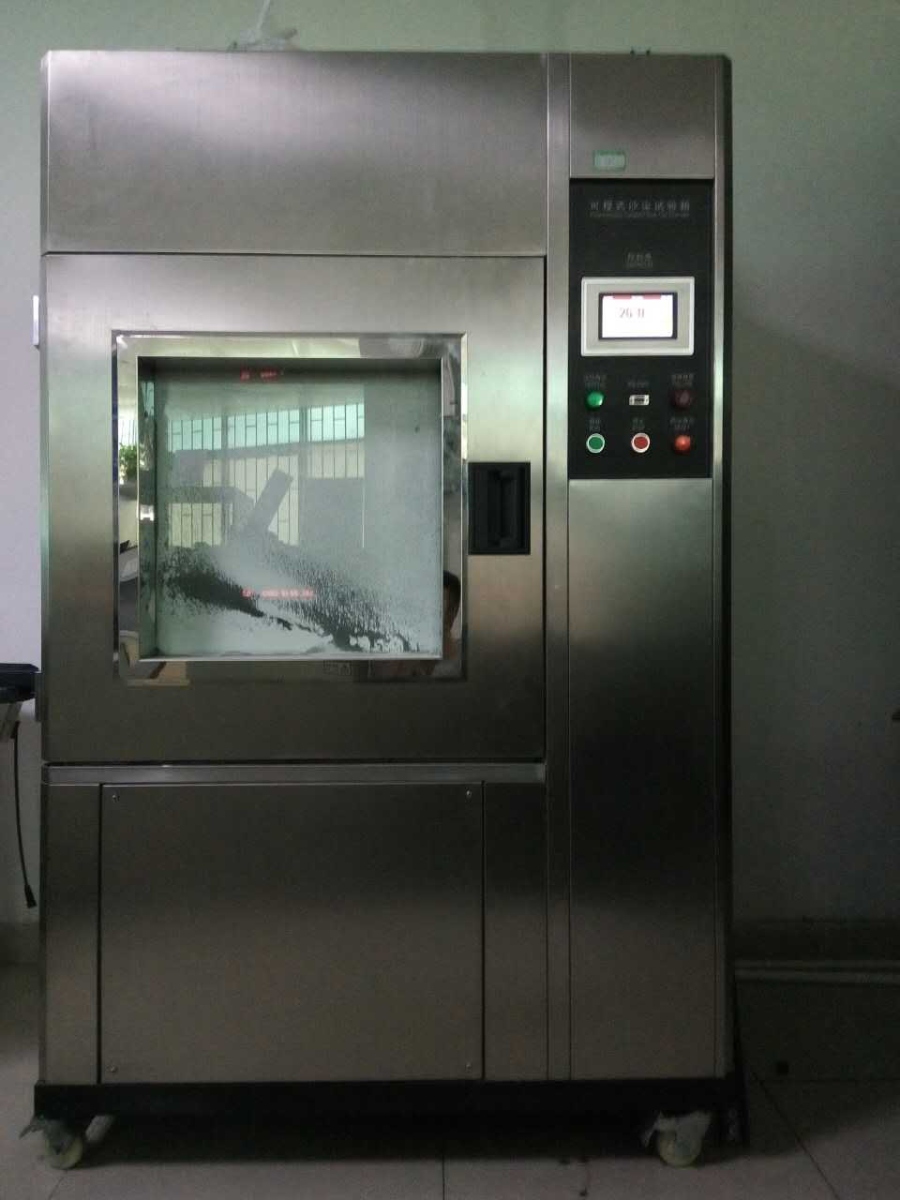

2. 选择认证实验室： 寻找具有相关资质（如CNAS, CMA）的第三方检测实验室。实验室需配备符合标准要求的测试设备（如防尘试验箱、摆管淋雨装置、喷枪、浸水箱、高温高压喷射装置等）。

3. 送样： 提供符合最终生产状态的产品样品（通常需要一定数量）。

4. 预处理（如需要）： 有些标准要求测试前对样品进行温湿度预处理。

5. 执行测试：

• 防尘测试： 将样品放入防尘试验箱，用滑石粉模拟灰尘环境，测试后检查内部是否有灰尘进入及进入量。

• 防水测试： 根据目标防水等级，使用相应的喷水装置、浸水箱或高压水枪对样品进行规定时间、压力、角度和流量的水测试。

6. 测试后检查：

• 打开外壳（如果允许），目视检查内部是否有水迹或灰尘。

• 进行电气安全测试（如耐压测试、绝缘电阻测试）以确认水或灰尘的侵入是否导致电气性能下降或安全隐患。

• 检查设备功能是否正常。

7. 结果判定： 根据标准要求，判断样品是否通过了所宣称的IP等级测试。

8. 出具报告： 实验室出具正式的测试报告，详细记录测试条件、过程、结果和结论。

常见应用领域

• 消费电子（手机、手表、耳机、音箱、相机）

• 灯具（室内外照明、景观灯、工矿灯）

• 工业设备（控制柜、传感器、电机、变频器、连接器）

• 汽车电子（车灯、摄像头、传感器、充电接口）

• 户外设备（安防摄像头、通信基站、太阳能设备）

• 医疗器械

• 家用电器（电动牙刷、剃须刀、户外电源）

• 智能家居设备

• 可穿戴设备

重要注意事项

• 等级选择： 并非等级越高越好，更高的等级通常意味着更高的成本和设计难度。应根据实际需求选择最合适的等级。

• 测试标准： 务必明确依据哪个版本的标准进行测试（如IEC 60529:2013+AMD1:2019），不同版本可能有细微差异。

• 实验室资质： 选择权威、有资质的实验室进行测试，确保报告的公信力。

• 产品状态： 测试应在产品所有端口（如充电口、耳机孔、按键缝隙）都处于正常使用状态（如盖子盖好）下进行。

• 老化影响： IP防护能力可能会随着密封件老化、磨损而下降。

• 综合等级： 报告一个IP等级（如IP67）意味着它同时满足第一位数字（6 - 尘密）和第二位数字（7 - 短时浸水）的要求。

总结： IP防护等级测试是评估产品外壳防护性能的关键手段，通过标准化测试验证产品抵抗灰尘和水侵入的能力，为产品的安全、可靠性和市场准入提供重要保障。制造商在产品设计和生产过程中应充分考虑目标IP等级的要求，并通过权威测试进行验证。
