LED灯具EMC电磁兼容检测项目详解与应用指南
日期：2025-07-22 15:23
在LED照明产品全球化的今天，电磁兼容性（EMC）已成为产品认证的核心要求。据权威机构统计，2023年全球约15%的LED灯具出口因EMC测试不达标而遭遇退货或召回，造成直接经济损失超5亿美元。本文将深入解析LED灯具EMC检测的核心项目与技术要点。
EMC包含两大核心方向：
电磁干扰（EMI）：控制设备产生的电磁噪声
电磁抗扰度（EMS）：确保设备在电磁环境中正常运行
LED灯具的EMC复杂性源于：
高频开关电源：普遍采用PWM控制，工作频率在50kHz-2MHz
数字调光系统：DALI、0-10V等接口引入高频干扰
散热器接地：金属外壳成为辐射天线
长线缆布线：灯具与驱动分离时线缆成为辐射源
测试标准：CISPR 15/EN 55015
频率范围：
150kHz - 30MHz（电源端口）
30MHz - 300MHz（控制信号端口）
典型限值要求：
| 频率范围 | QP限值(dBμV) | AV限值(dBμV) |
|---|---|---|
| 150k-500kHz | 79 | 66 |
| 500k-5MHz | 73 | 60 |
| 5M-30MHz | 73 | 60 |
失败案例：某100W LED工矿灯因反激电源初级漏感过大，在1.2MHz处超标12dB
测试标准：CISPR 15/EN 55015

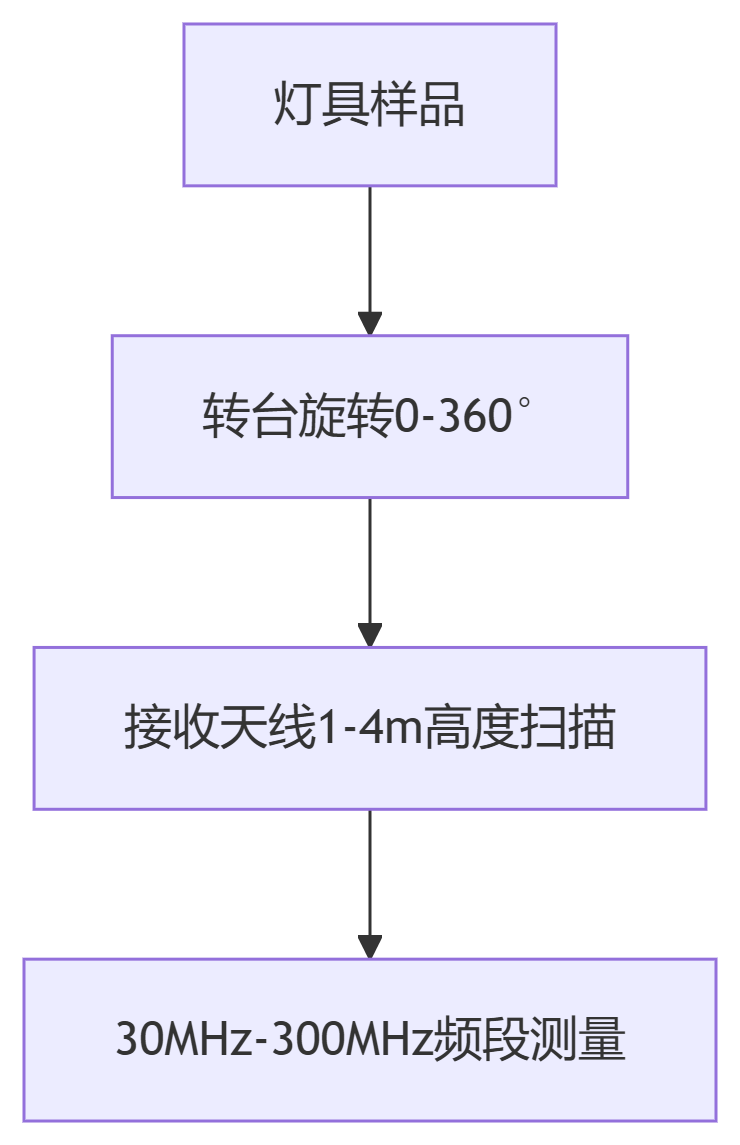

测试配置：
关键影响因素：
PCB布局：开关管散热路径设计
外壳缝隙：大于λ/20的开口导致泄漏
线缆屏蔽：非屏蔽线缆辐射效率可达40%
测试标准：IEC 61000-3-2
Class C设备限值：
| 谐波次数 | 最大允许值(mA/W) |
|---|---|
| 3次 | 3.4 |
| 5次 | 1.9 |
| 7次 | 1.0 |
整改要点：
功率因数校正（PFC）电路优化
避免整流桥后直接大电容滤波
测试等级：
空气放电：±8kV（灯具表面）
接触放电：±4kV（金属部件）
失效模式：
MCU复位
PWM调光信号紊乱
LED灯珠击穿
测试标准：IEC 61000-4-3
严酷等级：
| 测试区域 | 场强要求 |
|---|---|
| 80MHz-1GHz | 3V/m |
| 1.4GHz-2GHz | 1V/m |
防护设计：
金属网屏蔽罩（孔径<λ/10）
共模扼流圈抑制
测试参数：
脉冲幅度：±1kV（电源线）/ ±0.5kV（信号线）
重复频率：5kHz
防护电路：
测试标准：IEC 61000-3-3
关键参数：
Pst值 ≤1.0（短期闪烁）
Plt值 ≤0.65（长期闪烁）
LED调光影响：PWM频率低于200Hz时易超标
测试波形：1.2/50μs（电压波），8/20μs（电流波）
测试等级：
| 端口类型 | 线-线测试 | 线-地测试 |
|---|---|---|
| 电源端口 | ±1kV | ±2kV |
| 信号端口 | ±0.5kV | ±1kV |
输入滤波优化：
增加X电容（0.1-1μF）
共模电感绕制（μH级感量）
Y电容接机壳（≤4.7nF）
PCB设计改进：
开关管Vds环面积<2cm²
接地层分割处理
反馈信号双绞处理
案例：某出口欧洲的LED面板灯传导超标整改：
初始测试：160kHz超标8dB
整改措施：
增加差模电感（2.2mH）
调整Y电容位置
添加RC吸收电路（R=47Ω，C=2.2nF）
结果：余量＞6dB通过
预测试策略：
使用近场探头定位骚扰源
3米法预测试节省成本
文档管理：
关键元器件EMC清单
电路变更记录表
测试报告版本控制
工厂质量控制：
焊接工艺监控（虚焊导致接地失效）
磁芯一致性检测（μ值偏差≤10%）
行业趋势：2024版IECEE CTL决议要求智能灯具新增2.4GHz无线功能测试，蓝牙/Wi-Fi模块需满足EN 301 489-17标准。
EMC设计是LED灯具可靠性的基石。某头部企业通过建立EMC正向设计流程，将认证通过率从65%提升至92%，研发周期缩短40%。随着智能照明和可见光通信技术的发展，EMC要求将持续演进。建议企业：
建立EMC设计规范库
投资近场扫描系统
参与国际标准制修订
开展元器件级EMC预测
只有将EMC融入产品全生命周期管理，才能在激烈的国际竞争中赢得技术话语权。正如EMC领域专家Dr. Smith所言：“电磁兼容不是测试出来的，而是设计出来的智慧结晶。”
